黑群晖配合frp无公网IP实现远程连接

 happyzxb   2019-05-13 22:30   4630 人阅读  0 条评论

一、初始需求

远程访问群晖的文件,使用域名访问并且不加端口,比如说在浏览器打开 http://nas.xxx.com 就是群晖的页面,手机使用DS套件远程访问,比如:DS file 输入 nas.xxx.com 可以登录使用域名访问。



所有照片都放在群晖里,希望在外面也能访问,宿舍没有公网IP,2年前在路由器装过frp,但是装在内存中,重启路由就没了,最近搬家换工作后又准备重新装一下,发现忘记怎么装了,然后尝试用DDNS,各种都配置好了,发现外网进不来电信猫,只能试试直接在群晖里面装frp...


二、环境准备

  • 黑群晖主机,系统6.2.1

  • 域名2个解析到服务器,nas.xxx.com,nas-photo.xxx.com(用于Photo Station)

  • 服务器,有公网IP的云主机(下文假定IP为 10.10.10.10),系统 Centos 7,需安装Nginx 直接安装宝塔面板方便

  • 用到的软件:Mac的终端(远程ssh连接服务器,Win下推荐使用XShell)、FileZilla(SFTP客户端编辑服务器上的文件,也可直接用命令行或服务器管理面板,跨平台,非必须)、浏览器

  • 111.jpg

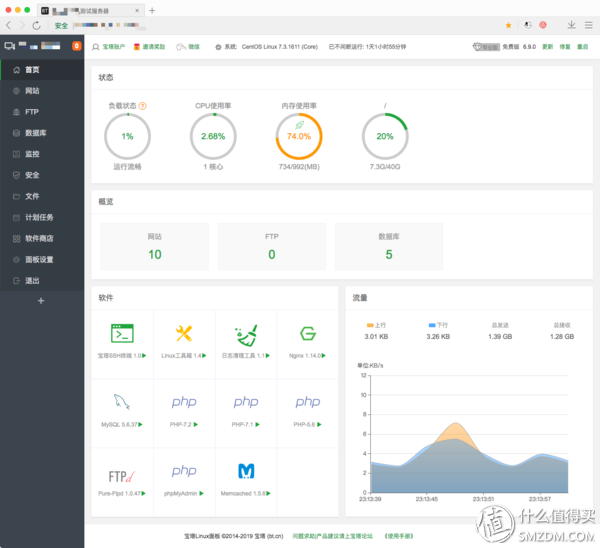

  • 以上安装了宝塔面板,以便于安装架站,各开放端口


  • 三、开始操作

  • 简单来说就是4步:

  • 1. 在服务器中运行 frp 服务端 'frps' 与相关配置

  • 2. 在群晖系统中运行 frp 客户端 'frpc' 与相关配置

  • 3. 解析2个域名到服务器

  • 4. 在服务器添加2个网站,转发端口

  • 那么现在展开来说:

  • 1. 在服务器中运行 frp 服务端 'frps' 与相关配置

  • 1.1 首先远程连接到服务器,打开终端输入:(10.10.10.10为服务器IP,请更换为自己服务器的IP)

  • ssh root@10.10.10.10

  • 输入密码,密码为不可见,回车后可登陆

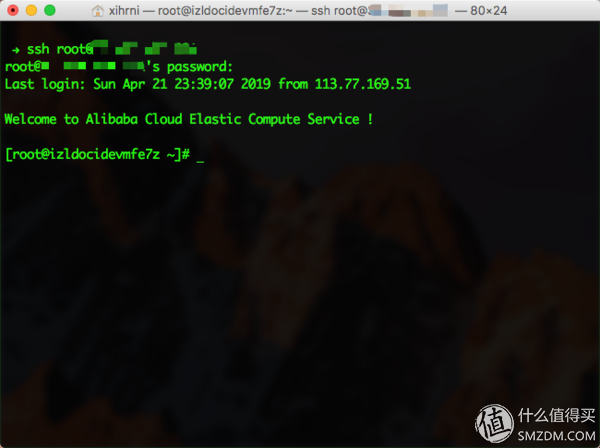

  • 111.jpg

  • 1.2 下载 frp 项目

  • cd ~

    mkdir frp

    curl -O https://github.com/fatedier/frp/releases/download/v0.26.0/frp_0.26.0_linux_amd64.tar.gz

    tar -xzf frp_0.26.0_linux_amd64.tar.gz

  • 111.jpg

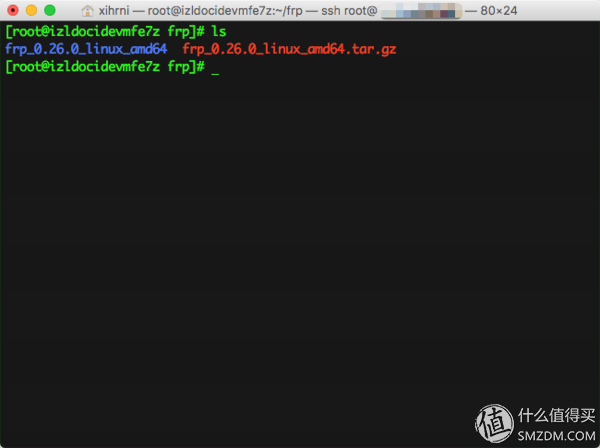

  • 这是解压完成后产生的文件图


解释一下:

第一行是进入用户主目录,第二行是创建 frp 文件夹,第三步是下载 frp 项目文件,第四步是解压 frp 项目文件。下载地址,进去对应选择自己的服务器环境,一般云主机就选我这个

1.3 配置 frp 服务端

cd frp_0.26.0_linux_amd64

vi ./frps.ini

按 'i' 进入编辑模式,复制粘贴(纯手打备注)

# frps.ini

[common]

bind_port = 7000 # frp 客户端连接端口

vhost_http_port = 7008 # http 协议端口

vhost_https_port = 7010 # https 协议端口

dashboard_port = 7001 # 管理面板端口

dashboard_user = admin # 管理面板用户名

dashboard_pwd = 123456 # 管理面板密码

按 Esc 退出编辑模式,输入 ':wq' 回车进行保存

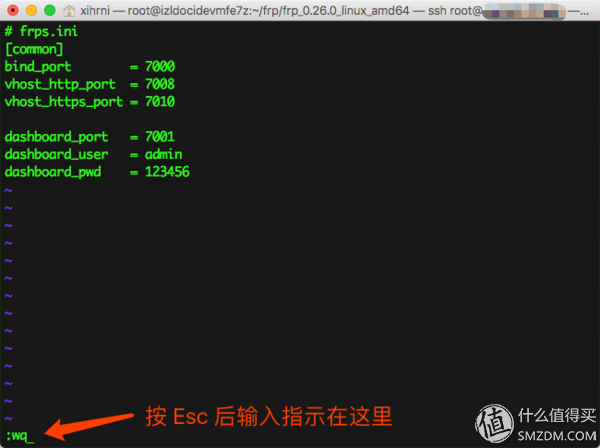

编辑frps.ini文件

1.4 运行 frp 服务端

./frps -c ./frps.ini

此时就已经在服务器中运行 frp 服务端 frps 了,可以在浏览器中输入 http://10.10.10.10:7001 即可访问到 frp 管理面板了

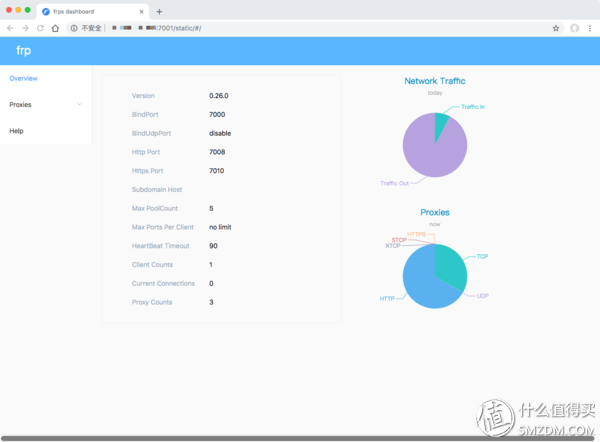

这是frp管理面板


1.5 安全配置

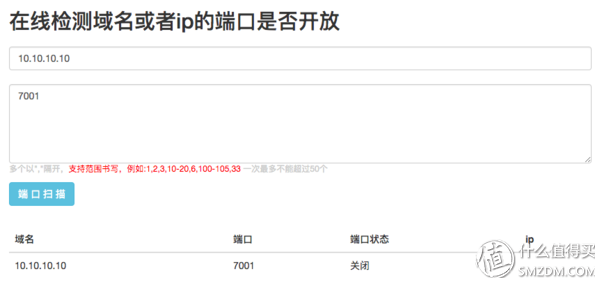

如果此时访问不了管理面板,很大概率是因为端口没开的原因,可以使用端口扫描工具检测


以上端口未开放


楼主使用的阿里云轻量服务器,需要在阿里云先开放端口(阿里云或腾讯云之类的主流云主机都需要先配置端口)

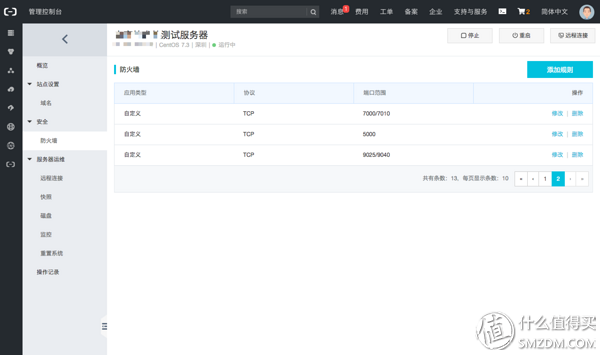

阿里云云服务器防火墙配置



为了方便使用,直接开放了7000到7010端口,另外9025到9040好像是Video Station套件需要的端口,开了目前没有碰到有连接。需要哪些端口一起开了,

另外楼主用的 Centos,也需要开放系统防火墙,由于安装了BT面板,直接在BT面板进行操作

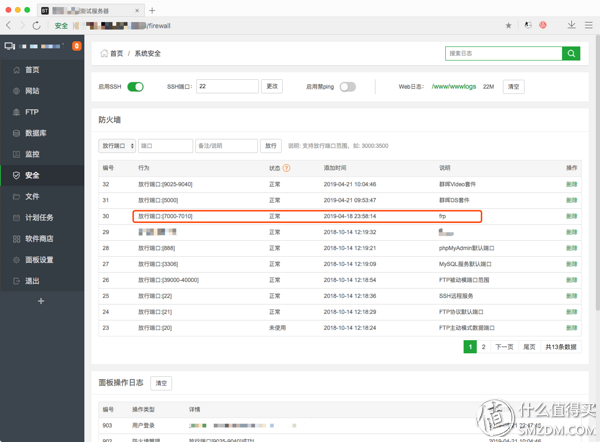

系统放行frp端口

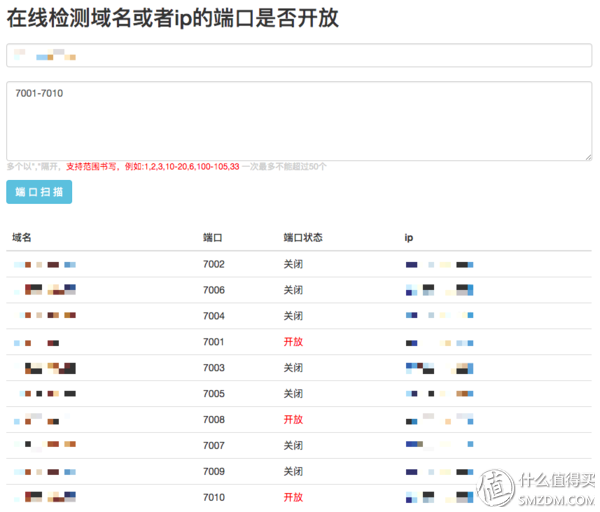

此时再进行端口扫描,端口就算开放也需要有相应的服务监听才会显示已开放,显示关闭的是没有服务启用这些端口(此处应该输入7000-7010)


以上端口已开放

1.6 开启自启

vi /etc/rc.d/rc.local

按 'i' 进入编辑模式,在文件最后添加

cd /root/frp/frp_0.26.0_linux_amd64 && ./frps -c ./frps.ini

按 Esc 退出编辑模式,输入 ':wq' 回车进行保存

需要添加执行权限

chmod +x /etc/rc.d/rc.local



2. 在群晖系统中运行 frp 客户端 'frpc' 与相关配置

2.1 准备 frp 客户端配置文件

进入群晖,打开文本编辑器,新建文件,复制粘贴保存为 frpc.ini(纯手打备注)

# frpc.ini

[common]

server_addr = 10.10.10.10 # 服务端IP

server_port = 7000 # 服务端端口

[nas.xxx.com]

type = http # 类型

local_ip = 127.0.0.1 # 本地IP

local_port = 5000 # 本地端口

custom_domains = nas.xxx.com # 监听域名

[nas-photo.xxx.com]

type = http # 类型

local_ip = 127.0.0.1 # 本地IP

local_port = 80 # 本地端口

custom_domains = nas-photo.xxx.com # 监听域名

[DSM, Download Station, Audio Station, Video Station]

type = tcp # 类型

local_ip = 127.0.0.1 # 本地IP

local_port = 5000 # 本地端口

remote_port = 5000 # 远程端口

#[range:Video Station] # range表示范围

#type = tcp # 类型

#local_ip = 127.0.0.1 # 本地IP

#local_port = 9025-9040 # 本地端口

#remote_port = 9025-9040 # 远程端口

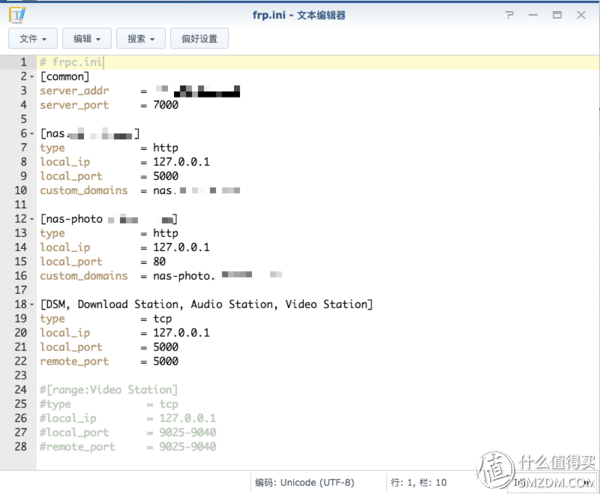

frp客户端配置

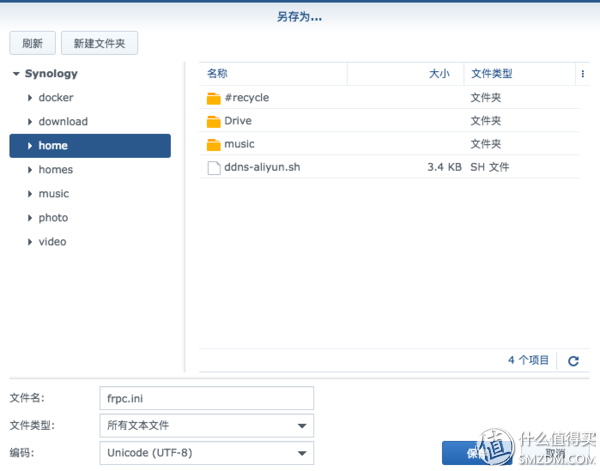

保存到用户主目录 /home/frpc.ini



以上是用户主目录


2.2 安装 Docker 套件,注册表搜索 frp 下载

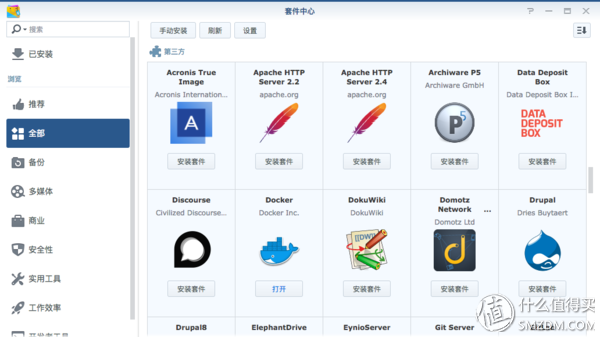

docker套件安装

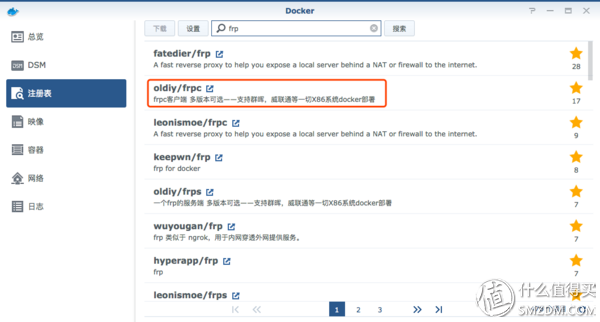

注册表搜索frp

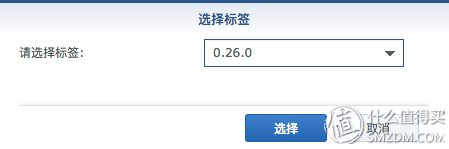

双击下载,防止时间有效性,选择和服务端一致版本


要保持与服务端版本一致

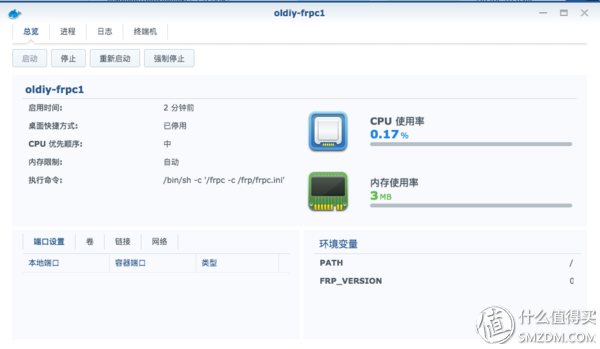

2.3 创建 Docker frpc容器

下载好后将在映像中出现,双击新增容器进行配置

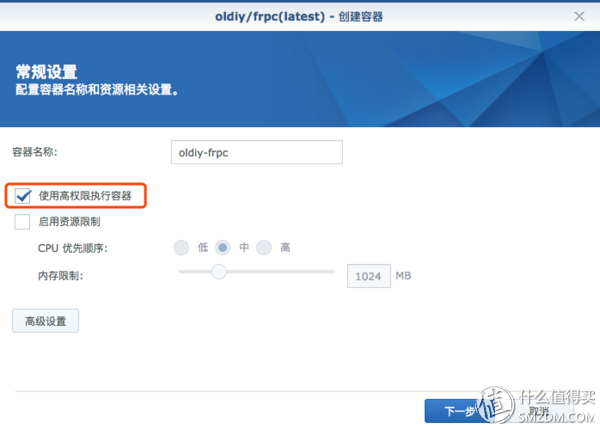

创建容器



配置权限


点击高级设置

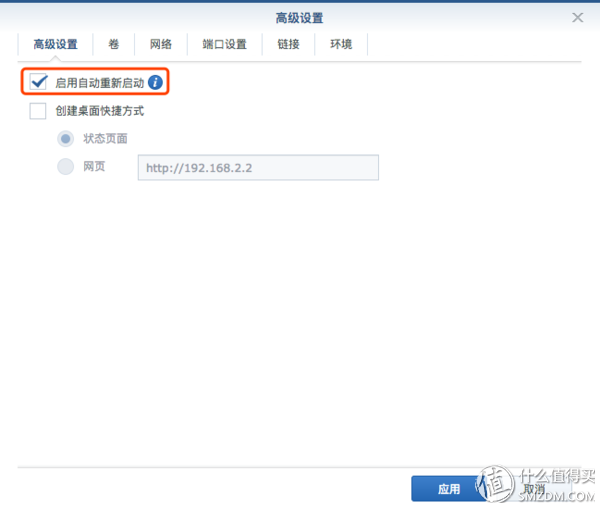

配置自启动

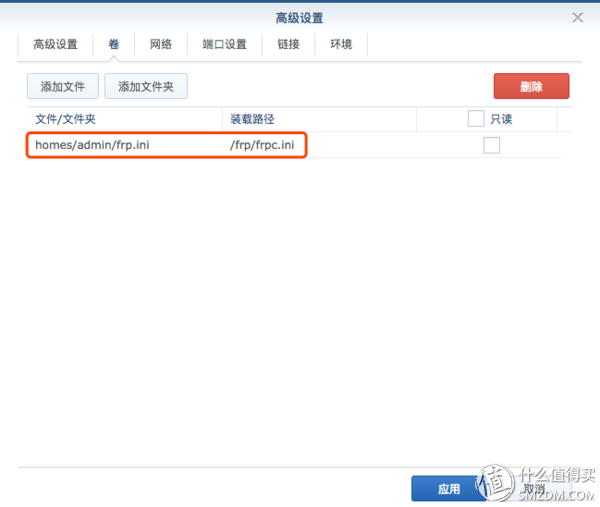

配置文件

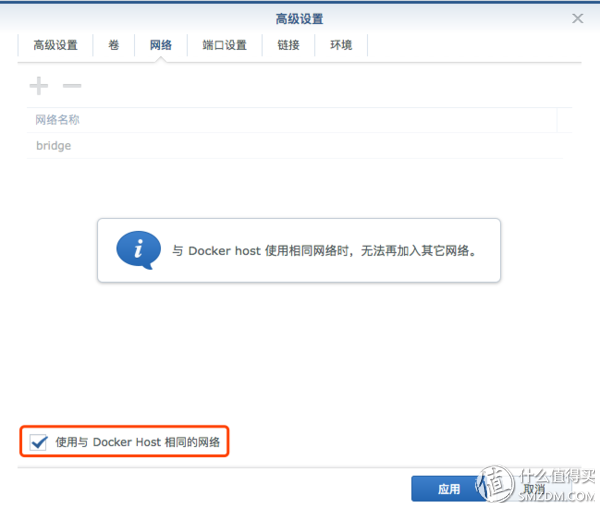

配置网络





2.4 IP访问

此时如果将上面 frp 客户端配置中的域名换成IP那么其实已经可以访问了,访问地址应该是:http://10.10.10.10:7008,不想继续优化的到这里就可以远程访问黑群晖了,不过 Photo Station这个套件有点特殊,暂时还不能访问,有需要请继续看下面


3. 解析2个域名到服务器

3.1 解析域名

解析 xxx.com 域名添加 nas 与 nas-photo 记录,到 10.10.10.10

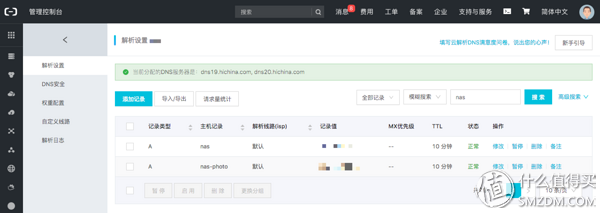

域名解析

3.2 域名访问

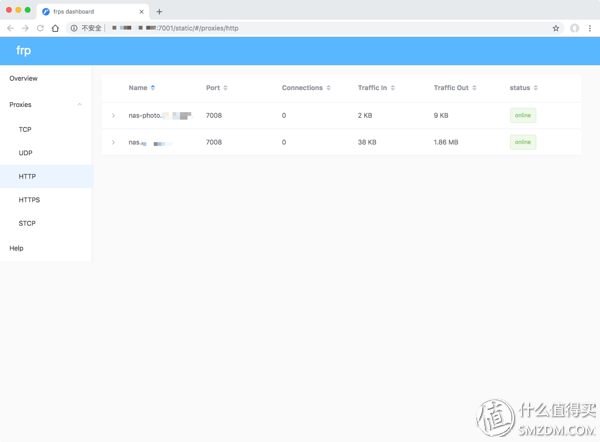

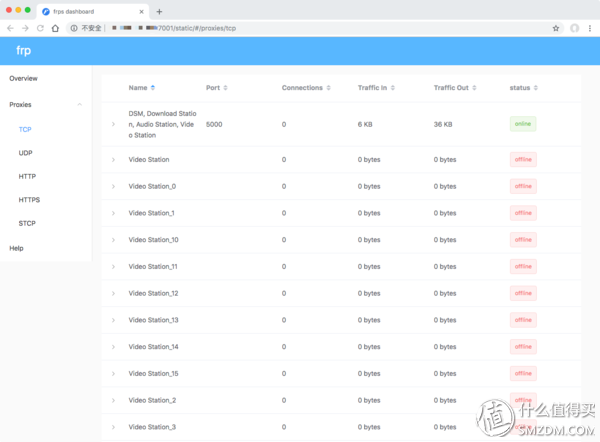

frp管理面板tcp协议



管理面板http协议

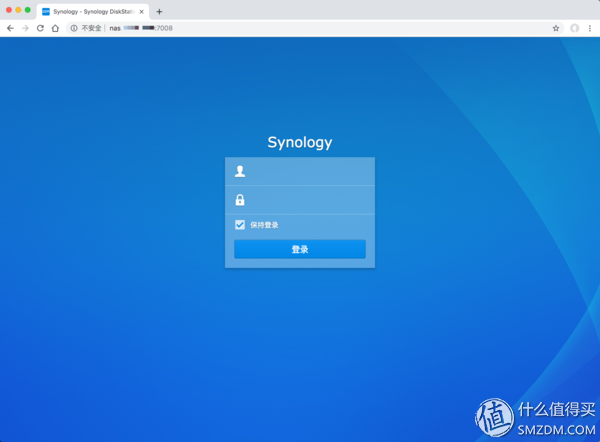

此时已经可以使用 http://nas.xxx.com:7008 进行访问群晖的 web 管理

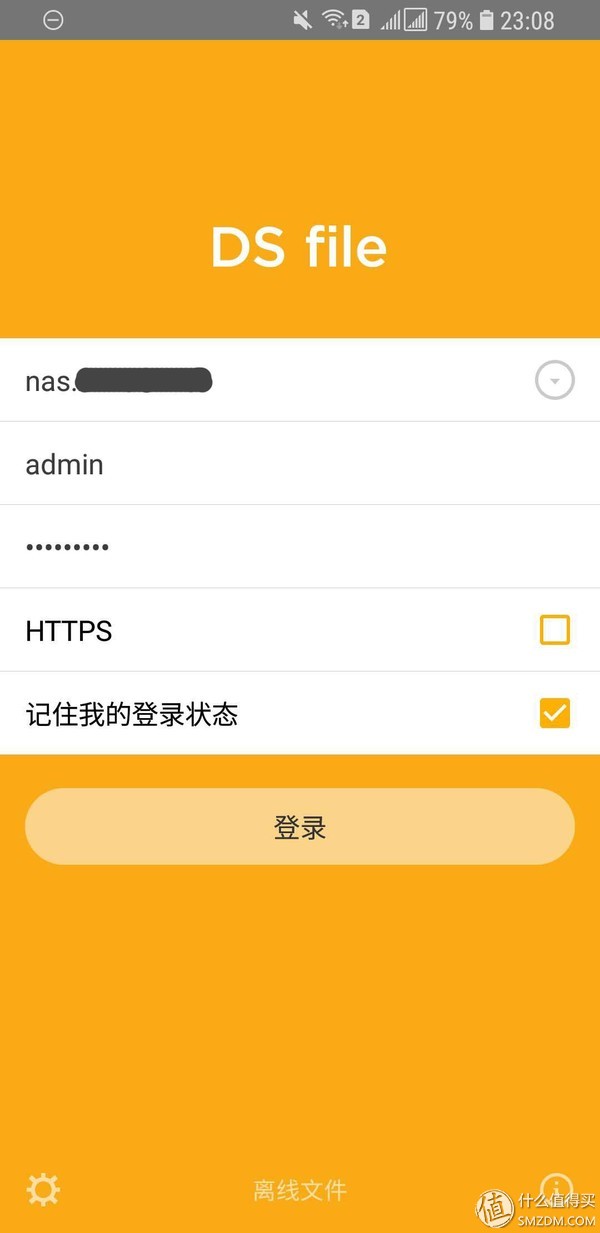

开放了 5000 端口的话也能使用手机上的DS套件应用连接了,使用 5000 端口的套件应用有:DS audio、DS cam、DS file、DS finder、DS video、DS download。由于这些套件使用的是TCP协议,所以在手机APP上无需加端口号

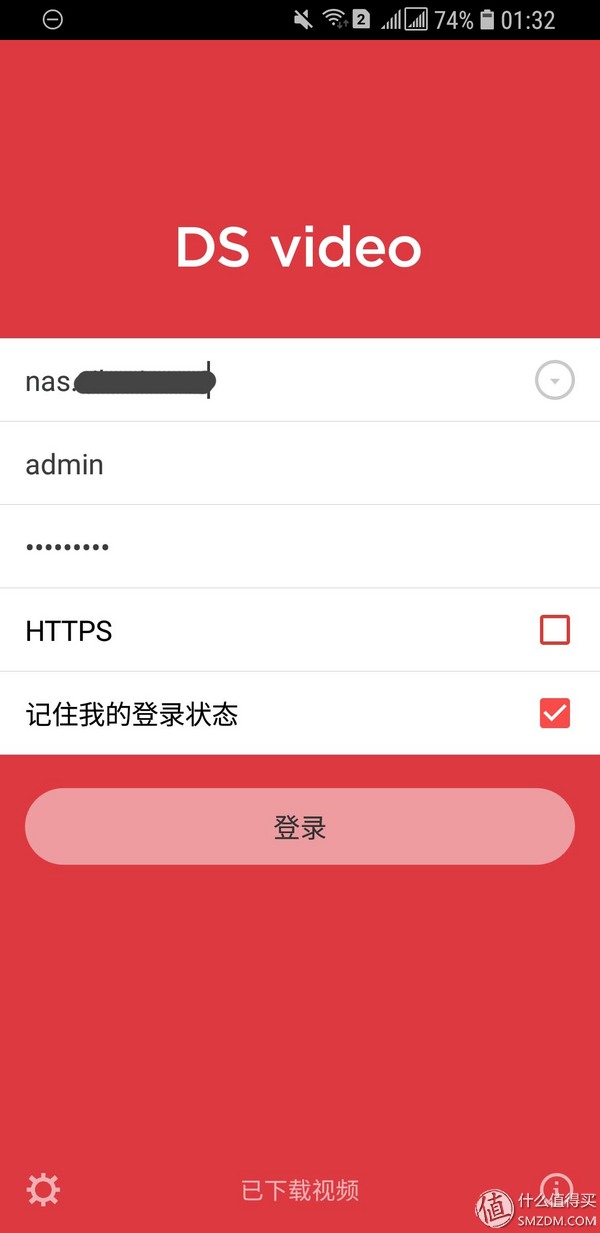

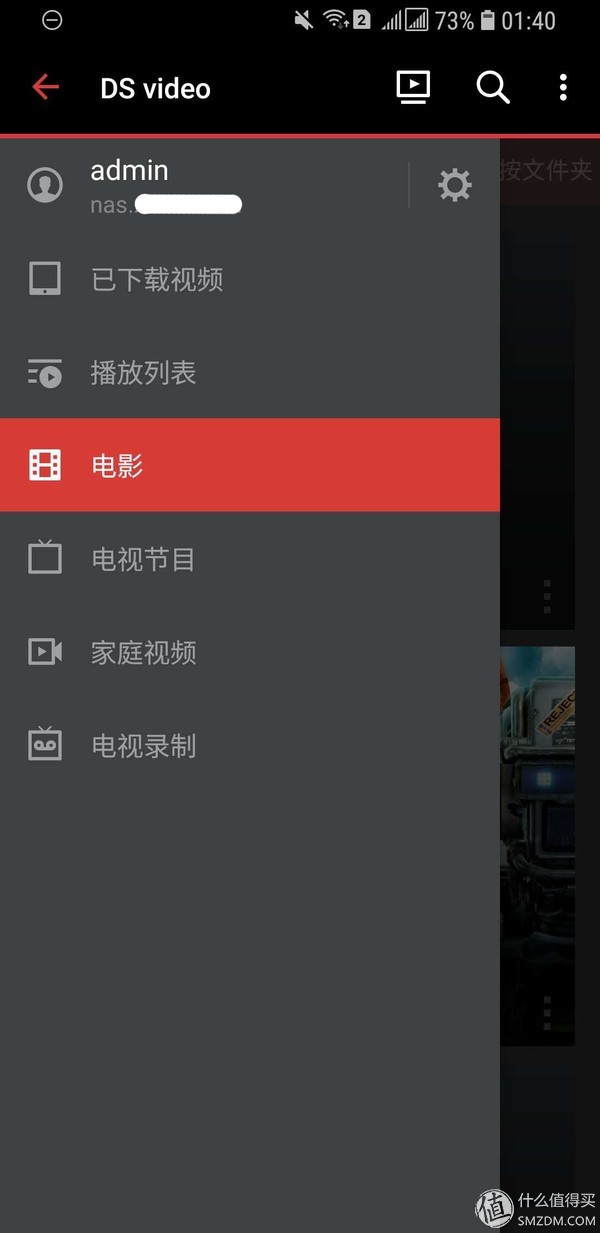

dsvideo手机应用

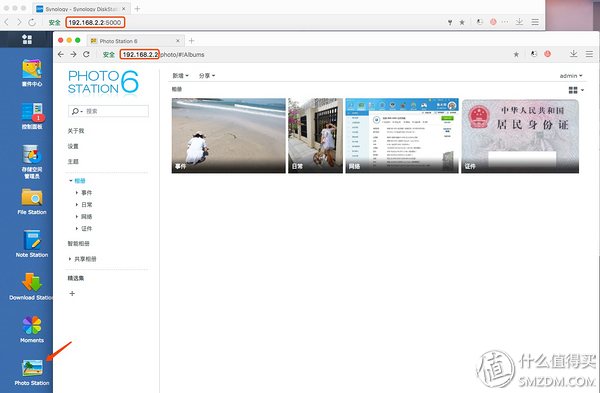

3.3 访问 Photo Station 套件

这个套件有点特殊,他用的是HTTP协议,并且是80端口,众所周知,80端口是HTTP协议默认端口,所以这个套件就算你有公网IP也不能访问,除非你是专线能开80端口的,但是应该也不会给NAS家用


点击套件跳到了默认80端口,不显示端口则为默认端口


使用域名

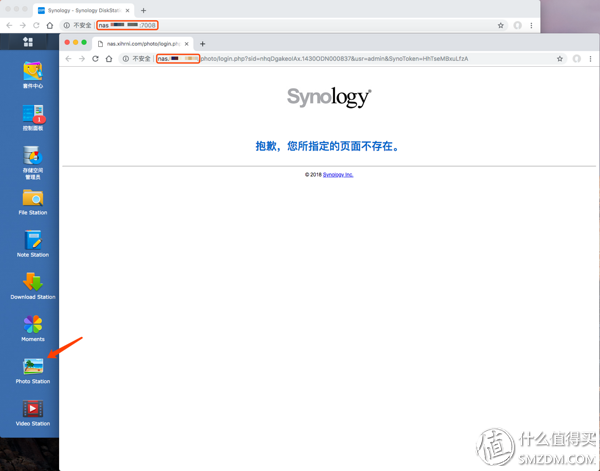

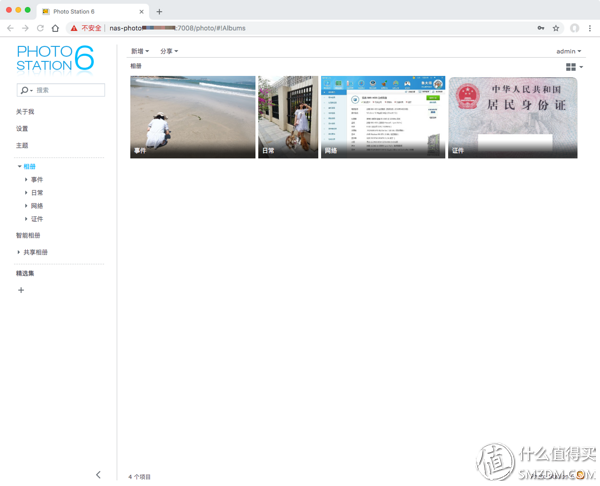

使用域名则会出现指定的页面不存在,那是因为 nas.xxx.com 并没有监听80端口,手动将其改成 nas-photo.xxx.com:7008 则可以进行访问了


手动更改地址

所以此时我们需要在 Photo Station 里进行一下设置

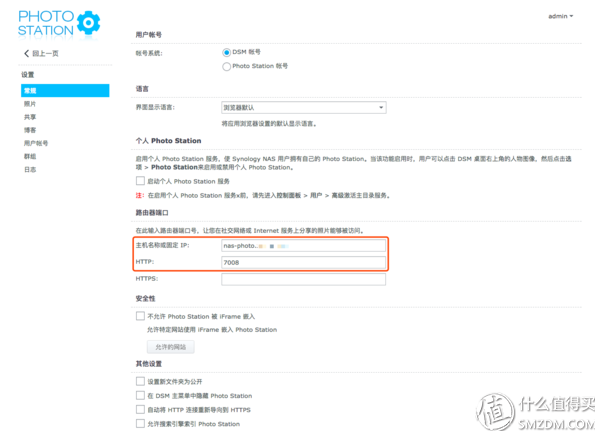

设置Photo Station 访问地址

这时候再回到 web 管理页面刷新,就会跳转到我们设定的地址了。手机版应用其实已经可以直接访问了,上面的设置针对的是 web 管理(PC端)


4. 在服务器添加2个网站,转发端口

4.1 创建站点

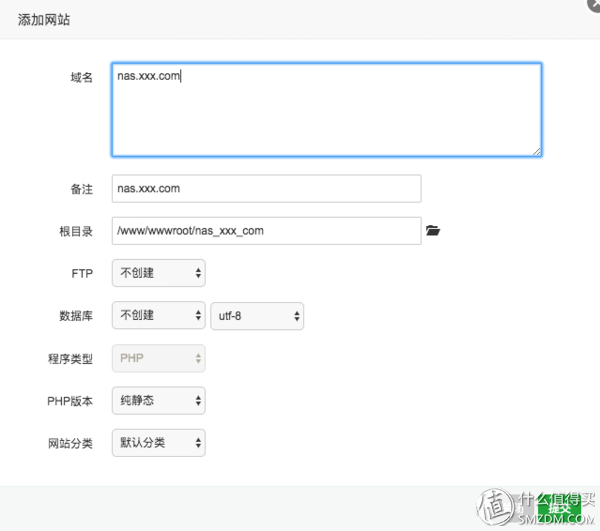

创建站点

创建相应的两个站点,nas.xxx.com 和 nas-photo.xxx.com,里面的内容都不重要

4.2 转发端口

主要是站点的配置,将所有的连接都转发到7008端口,这样直接访问80端口其实就是服务器帮我们请求到7008端口。记得将其它什么压缩,禁止css,js访问的配置都删除,不然会出现各种问题,最好是 location 就只有这一个配置

location / {

proxy_pass http://nas.xxx.com:7008;

proxy_set_header Host $host;

proxy_set_header X-Real-IP $remote_addr;

proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

}



转发配置

4.3 域名访问

此时就可以直接使用 http://nas.xxx.com 进行访问了,记得将 Photo Station 中的配置进行更改(直接将端口号删除)


无须端口号即可访问

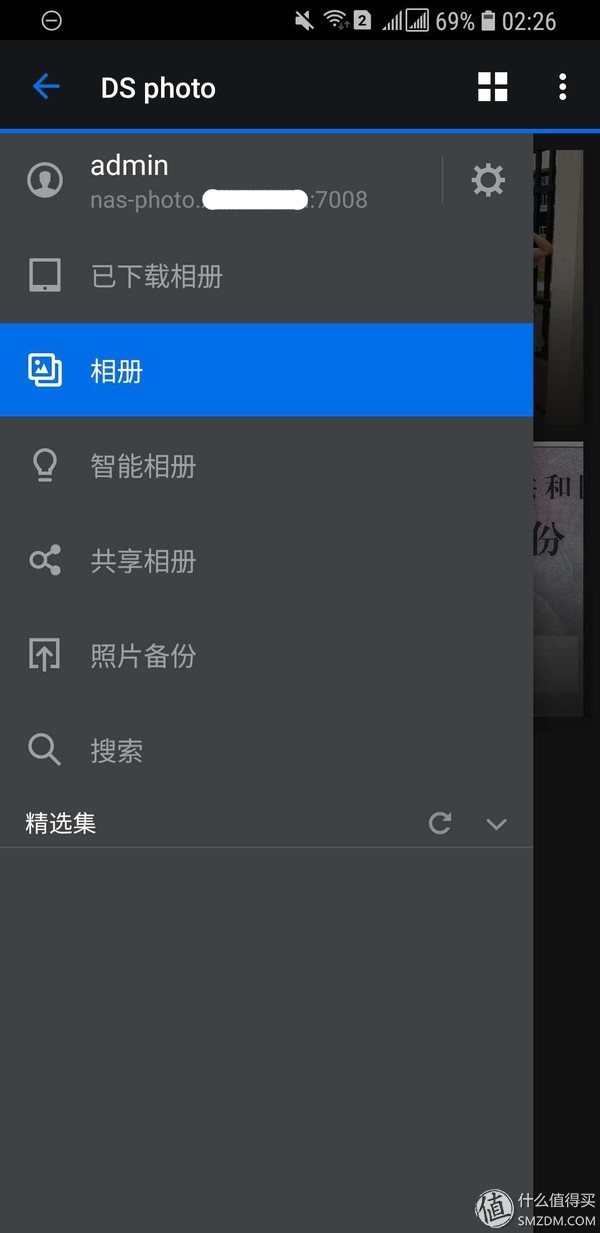

ds photo
