主板PCIE2.0/PCIE3.0/PCIE4.0/PCIE5.0接口的带宽、速率计算相关说明

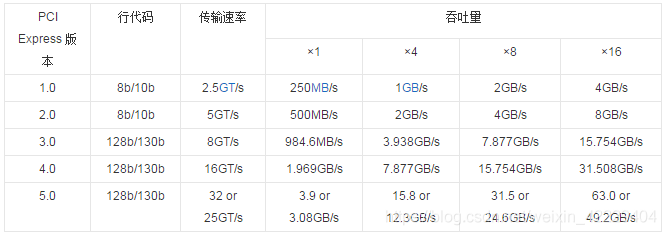

一、PCIE接口速率：

二、PCIE相关概念：

传输速率为每秒传输量GT/s，而不是每秒位数Gbps，因为传输量包括不提供额外吞吐量的开销位； 比如 PCIe 1.x和PCIe 2.x使用8b / 10b编码方案，导致占用了20% （= 2/10）的原始信道带宽。

GT/s —— Giga transation per second （千兆传输/秒），即每一秒内传输的次数。重点在于描述物理层通信协议的速率属性，可以不和链路宽度等关联。

Gbps —— Giga Bits Per Second （千兆位/秒）。GT/s 与Gbps 之间不存在成比例的换算关系。

三、PCIE带宽计算

PCIe 吞吐量（可用带宽）计算方法：

吞吐量 = 传输速率 *  编码方案

例如：PCI-e2.0 协议支持 5.0 GT/s，即每一条Lane 上支持每秒钟内传输 5G个Bit；但这并不意味着 PCIe 2.0协议的每一条Lane支持 5Gbps 的速率。

为什么这么说呢？因为PCIe 2.0 的物理层协议中使用的是 8b/10b 的编码方案。 即每传输8个Bit，需要发送10个Bit；这多出的2个Bit并不是对上层有意义的信息。

那么， PCIe 2.0协议的每一条Lane支持 5 * 8 / 10 = 4 Gbps = 500 MB/s 的速率。

以一个PCIe 2.0 x8的通道为例，x8的可用带宽为 4 * 8 = 32 Gbps = 4 GB/s。

同理，

PCI-e3.0 协议支持 8.0 GT/s, 即每一条Lane 上支持每秒钟内传输 8G个Bit。

而PCIe 3.0 的物理层协议中使用的是 128b/130b 的编码方案。 即每传输128个Bit，需要发送130个Bit。

那么， PCIe 3.0协议的每一条Lane支持 8 * 128 / 130 = 7.877 Gbps = 984.6 MB/s 的速率。

一个PCIe 3.0 x16的通道，x16 的可用带宽为 7.877 * 16 = 126.031 Gbps = 15.754 GB/s。

由此可计算出上表中的数据
